Subwoofer Einbau WPC95 und WPC DCS:

Verwendete Teile: Visaton W200-4 oder WS20E-4, Ferritkernspule 3,3mH, Poti 50 KOhm

Anmerkung zur Spule: Hier habe ich je nach Gerät die Spule nach meinem subjektiven Hörempfinden angepasst,
somit wurden hier Werte zwischen 2,2mH bis 4,7mH verwendet.
Ich habe einiges experimentiert mit den Lautsprechern der Backbox und bin zu dem Ergebnis gekommen, dass es sich
hier nicht lohnt andere Lautsprecher einzubauen.
Es gibt verschiedene Möglichkeiten den Subwoofer einzubauen:
Möglichkeit 1 (funktioniert nur mit W200):
Die bestehende Tieftöner-Grundplatte wird vorsichtig mit einem großen Schraubendreher herausgehebelt.
Der neue Subwoofer wird mit 4 Spaxschrauben an das Kabinett geschraubt. Bitte darauf achten, dass die Schrauben nicht
unten herausschauen.
Möglichkeit 2 (universal):
Diese Variante ist aufwendiger, allerdings ist diese Methode ohne Beschädigung der Orginalkonfiguration möglich.
Hierzu benötigt man zwei Holzstücke: 1 X ca. 5mm starkes Sperrholz und eine ca. 15-20mm starke MDF oder andere Hartholz-
platte. Die Sperrholzplatte wird mit der Stichsäge auf den Durchmesser der Kabinettöffnung ausgesägt. In diese Platte kommen
nun auch die Löcher für die Aufnahme der orginalen Gewindestifte.
Danach wird die Hartholzplatte in der Mitte so ausgesägt, dass der Subwoofer darauf verschraubt werden kann.
Nun werden die beiden Platten (die natürlich die gleichen Kantenmaße haben) mit Holzleim bestrichen und deckungsgleich
aufeinander geklebt.

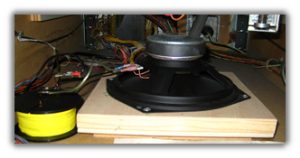

Nachdem der Holzleim getrocknet ist, wird die neue "Verbundplatte" mit Hilfe der orginalen Muttern auf die Gewindebolzen
geschraubt. Nun muss nur noch der Subwoofer mit 4 Spaxschrauben mittig auf die Hartholzplatte geschraubt werden.
Die Spule wird nun in Reihe zum Pluspol des Subwoofers angeklemmt und mit doppelseitigem Klebeband oder Heißkleber auf
die Subwooferplatte oder das Kabinett geklebt.

Als nächstes muss noch das Poti eingebaut werden. Dazu sind Lötkenntnisse erforderlich !
Flipper befindet sich im ausgeschalteten Zustand.
Das Soundboard wird ausgebaut.
Nun wird der Widerstand R33 (WPC mit DCS), bzw. R22 (WPC95) ausgelötet.
An das Poti werden zwei Drähte angelötet. Ein Draht an den mittleren Anschluss und der andere an einen der beiden äußern
Drähte, welcher ist egal. Das Poti wird in Mittelstellung gebracht !

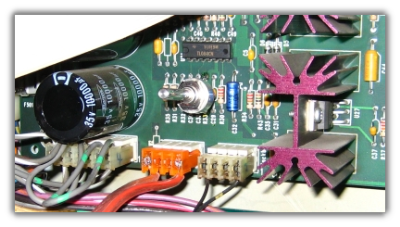

Das Poti wird auf das Soundboard gelötet. Danach wird das Soundboard wieder eingebaut und alle Leitungen wieder an-
geschlossen. Jetzt wird der Flipper eingeschaltet und ein Spiel gestartet. Nun kann man ganz nach Geschmack,
mit dem Poti die Intensität das Subwoofers anpassen.

Anstatt des großen Potis, könnt Ihr natürlich auch ein kleineres verwenden.
Auch wenn es sich nach viel Arbeit anhört, so schlimm ist es nicht und es lohnt sich auf alle Fälle !!!!!!!

Keine Gewähr für die hier beschriebenen Umbaumaßnahmen !
